CATÁLOGOS - Transportadoras Idler Rodillos

A. Rodillo tensor compuesto

Material de rodillo compuesto

El cuerpo del rodillo y la carcasa del cojinete se prensan en caliente mediante tecnología patentada, mezclada con polipropileno,

La arena de cuarzo, los polvos de alta dureza, etc. totalizan 16 tipos de materias primas según una formulación especial.




Dibujo de estructura


1. carcasa del rodillo 2. pegamento adhesivo 3. bloque de almohada 4. eje

5. clip de cir del eje 6. cojinete 7. clip de cir del agujero 8. sello



Ventajas

1.    TIR ≤ 0.1mm

                                                                 Taladradora de doble extremo




          Cómo hacemos



  • El alojamiento de rodillos y rodamientos se realiza mediante un mecanizado especial de mandrinado de doble extremo.

  • La máquina adopta un cortador doble, control de sistema doble, ajuste de cuchilla única, una sujeción y corte de extremos independientes.

  • Ensamblaje de ajuste hermético no tolerable del cuerpo del rodillo y la carcasa del rodamiento, la concentricidad del procesamiento es inferior a 0,02 mm.


           ¿Por qué hacemos eso?


  •   TIR pequeño, vibración pequeña, el transportador funciona de manera suave y fácil. Bajo consumo de energía y larga vida útil.


2. Factor de bajo ruido

2.png3.pngLos clientes realizaron una prueba de ruido en el rodillo metálico y el rodillo loco compuesto en el sitio de uso del transportador CV371. A la velocidad de la correa de 6 m / s, en condiciones normales de trabajo, el ruido del rodillo de metal era ≥ 80db; El rodillo compuesto era ≤ 70db.





  Valor compuesto de ruido del rodillo Valor de ruido del rodillo de acero



3. Súper resistente al desgaste



84 piezas de 152 * 333 mm llevan rodillos compuestos y 32 piezas de 127 * 506 rodillos de retorno compuestos se instalaron en el transportador CV371, en junio de 2015. La velocidad de este transportador es de 6.0 m / s. Después de medio año, el uso de la carcasa de los rodillos era <0.2 mm.


4. Anti-material pegajoso y antiestático

                               4.png                         5.png

                                          Rodillo compuesto Rodillo de acero

Cuando el sistema transportador que instaló rodillos de acero en funcionamiento, parte del polvo a menudo se unirá a la superficie de los rodillos, no solo a los rodillos de corrosión, y con el grosor desigual del polvo, lo que resulta en un desgaste más rápido de la correa, desviación, desgarro y correa de la máquina aumento de carga y así sucesivamente. Como los rodillos compuestos no se producirán en la adherencia del polvo en la superficie del rodillo, proteja efectivamente la cinta transportadora, extendiendo la vida útil de la cinta transportadora.


Sin chispas, más seguro.


5. Un antiácido y álcali anticorrosión

Especialmente para alta humedad, pH alto y corrosión fuerte en ambientes hostiles, como la industria química y el muelle.

         1543564250710454.png                 1543564250130790.png

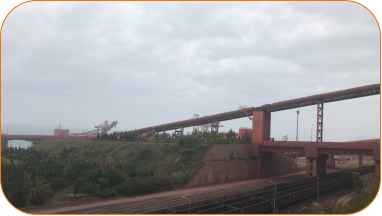

Terminal de carbón Tianjin Nanjiang, humedad, alta salinidad, mal ambiente, la temperatura de la pieza de trabajo es de aproximadamente 50 ℃ en verano, la vida útil de los rodillos de acero es de menos de medio año.


En 2014, instalamos 200 piezas 133 * 315 mm con rodillos compuestos, 80 piezas 133 * 950 mm de retorno

Rodillos compuestos. Está intacto hasta ahora (diciembre de 2016)


6. Altas propiedades antimagnéticas


  • En 2010, se instaló una cinta transportadora de carga del terminal de carbón Tianjin Nanjiang  en rodillos transportadores compuestos en la sección del separador de hierro superconductor.

  • La operación del removedor de hierro superconductor alcanza 30,000GS, lo que tiene poco efecto en la operación de los  rodillos compuestos.

  • Están funcionando bien hasta ahora, la tasa de reemplazo es inferior al 1%.

  • En comparación con los 6 meses de vida útil del rodillo magnético de acero inoxidable, los rodillos compuestos pueden reducir el costo de 6 a 8 veces.



B. rodillo de acero

1. rodillo liso; 2. rodillo triple; 3. rodillo lateral


红色 - 英 .png



Material de rodillo de acero

--Tubería: Q235.

- Eje: acero 45 #

- Marca de rodamiento: HRB, C & U, SKF, FAG, NSK, etc.

- Sello de laberinto: sello de laberinto DTII

- Superficie: pintura en polvo, pintura al horno, pintura en aerosol

Especificación:

Diámetro: 60 76 89108102114127139159178 219 mm

Ancho de banda: 450-2600 mm

Estándar: JIS CEMA DIN AS

Color: negro rojo verde amarillo, etc., como requisito de clientes



C. rodillo de goma

1. Rodillo de impacto; 2. Rodillo de goma de disco; 3. Rodillo recubierto de goma



钢 托 辊 - 副本 .jpg


Material de rodillo de goma

--Tubería: Q235.

- Eje: acero 45 #.

- Marca de rodamiento: HRB C&U SKF FAG NSK, etc.

- Sello de laberinto: sello de laberinto DTII,

- Marca de rodamiento: HRB, C & U, SKF, FAG, NSK, etc.

- Superficie: pintura en polvo, pintura al horno, pintura en aerosol.


Resumen del tamaño del rodillo:

Diámetro externo estándar

Diámetro interno estándar

Alcance de longitud

Tipo de rodamientos

mm

lnch

mm

mm

mínimo máximo

89

3 1/3

60/50

170-3400

204 204

102

4 4

76

170-3400

204 205

108

4 1/4

89/76/60

170-3400

204 205

114

4 1/2

89/76

170-3400

204 205

127

5 5

89

170-3400

204 205

133

5 1/4

89/70 / 63.5

170-3400

204 205

140

5 1/2

89

170-3400

204 205

152

6 6

108/76

170-3400

204 205 206 305 306

159

6 1/4

108

170-3400

204 205 206 305 306

194

7 5/8

159/133

170-3400

205 206 207 305 306 307 308
